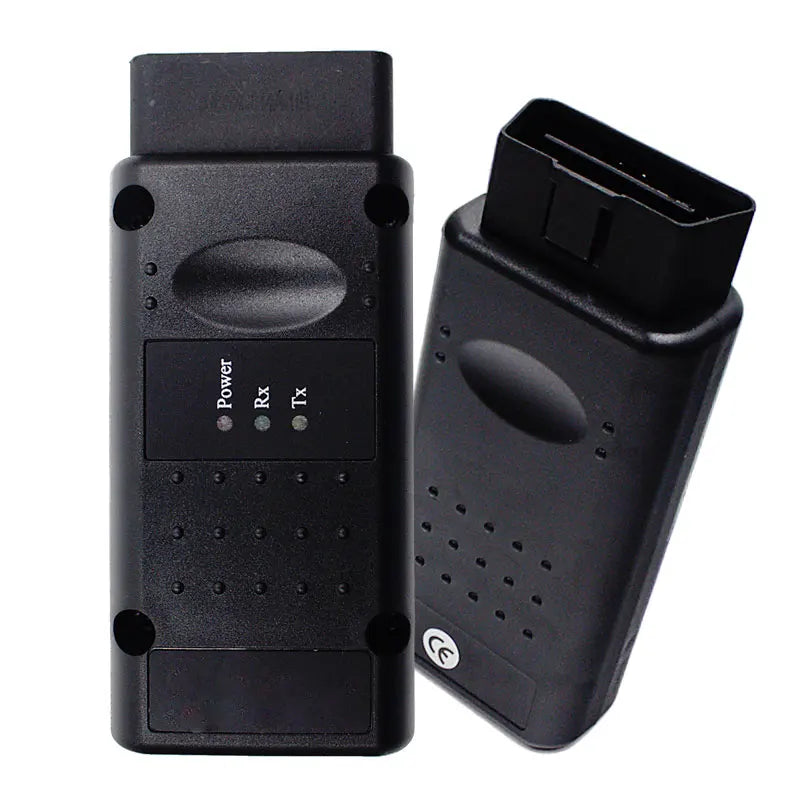

Outil de diagnostic OBD2 OPCOM 1.70/1.95 pour Opel

Interface de diagnostic robuste pour PC, conçue pour les véhicules Opel/Vauxhall et compatible avec les réseaux K-Line et plusieurs réseaux CAN. Dotée d'un microcontrôleur PIC18F458 et d'une interface USB FTDI pour une communication stable, elle permet la lecture et l'effacement des codes défauts, l'affichage des données en temps réel, les tests de sortie et les procédures de maintenance sur de nombreux calculateurs.

Toutes les marques déposées appartiennent à leurs propriétaires respectifs ; leur utilisation n'implique aucune affiliation ni aucun parrainage.

Points clés

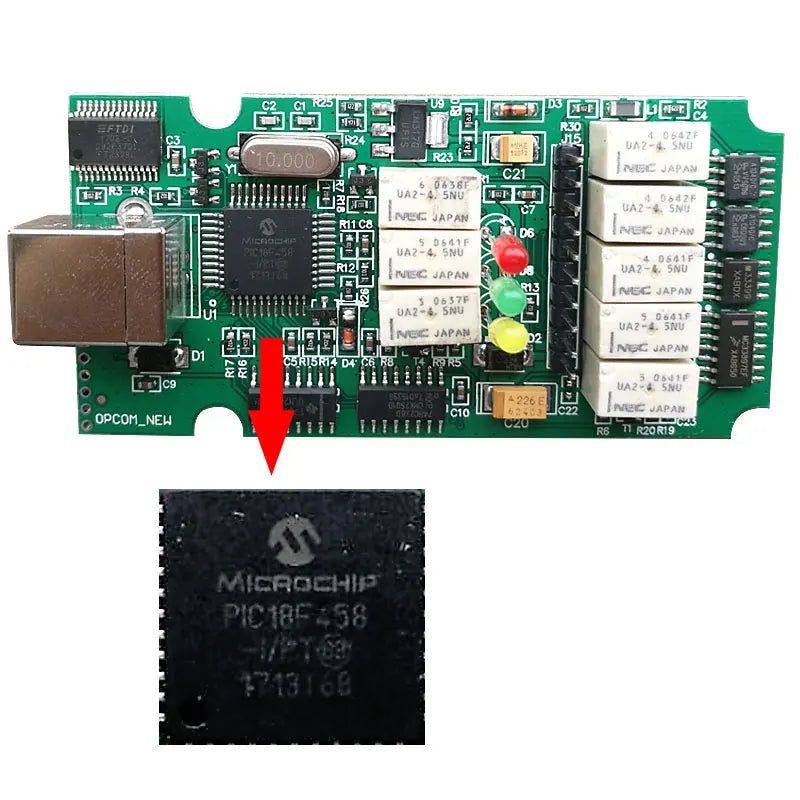

• Un matériel fiable : véritable microcontrôleur PIC18F458 et interface USB FTDI (famille FT232) pour un débit fiable et une stabilité optimale des pilotes.
• Large compatibilité avec de nombreux modèles Opel/Vauxhall, y compris les plateformes CAN-BUS telles que Vectra-C, Astra-H et Zafira-B.
• Prise en charge multibus : HSCAN, MSCAN, SWCAN ; K-Line/ISO9141, KWP-2000, SAE J1850 (VPW/PWM) le cas échéant
• Accès approfondi aux modules : moteur, AT/TCU, ABS/ESP, airbag SRS, combiné d'instruments, BCM, CVC, module de refroidissement et plus encore (selon le véhicule).
• Fonctionnant sur PC : alimenté par USB, aucune alimentation externe requise ; conçu pour les PC Windows

Remarque : Les fonctions et la couverture spécifiques dépendent du modèle/de l'année/du calculateur du véhicule et du logiciel sous licence que vous utilisez.

Fonctions principales

• Lire/effacer les codes d'anomalie (DTC) avec leur statut détaillé (Présent/Absent/Intermittent)
• Affichage en temps réel des PID avec jusqu'à 8 paramètres simultanés ; prise en charge de l'enregistrement et de la représentation graphique
• Tests de sortie/actionneur sur les contrôleurs pris en charge
• Utilitaires de service tels que la réinitialisation des intervalles de service sur les modèles pris en charge
• Affichage des informations de l'ECU ; accès guidé aux blocs de mesure, le cas échéant.

Protocoles et broches

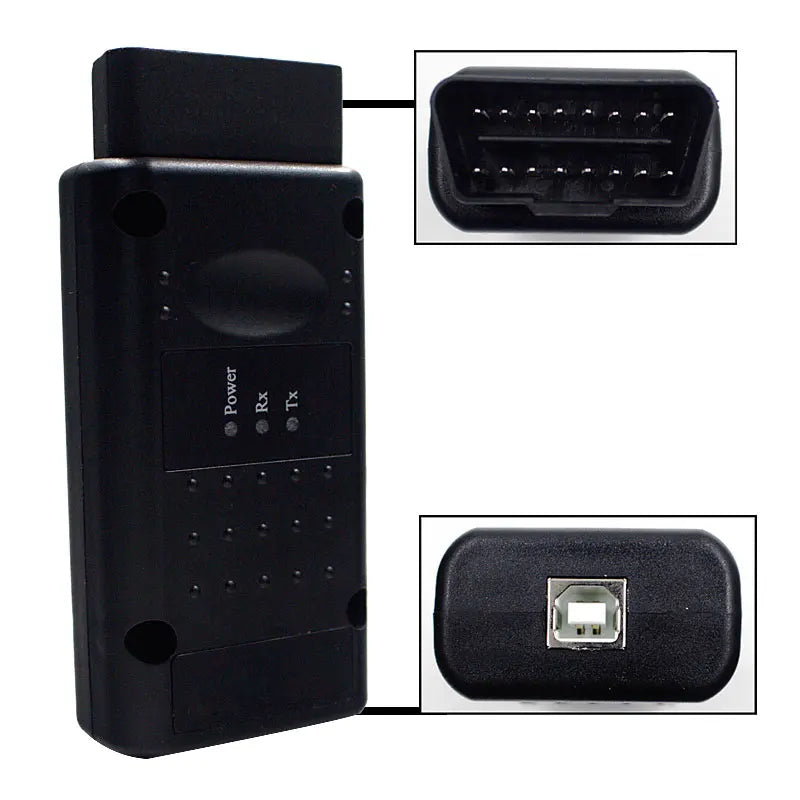

• Liaison série : broches 3/7/8/12 (ISO 9141, KW81, KW82, KWP2000)
• Réseaux CAN :
• HSCAN : 500 kbps (double fil)
• MSCAN : 95 kbps (double fil)
• SWCAN : 33,3 kbit/s (monofil)
• Prise en charge J1850 VPW/PWM le cas échéant

Performances et compatibilité

• Interface USB : USB 2.0 pleine vitesse FTDI ; aucun adaptateur USB-série requis
• Système d'exploitation recommandé : Windows 7 (32 bits) ou Windows XP pour une installation optimale des pilotes et logiciels ; les versions plus récentes de Windows peuvent nécessiter des étapes supplémentaires.
• Prérequis : .NET Framework 3.5 SP1 sur XP/Win7 ; exécuter les programmes d’installation en tant qu’administrateur

Important : Utilisez uniquement des logiciels et des pilotes obtenus légalement. Certaines versions anciennes d’applications sont sensibles à la version du système d’exploitation et aux pilotes ; suivez le guide d’installation fourni avec votre logiciel sous licence.

Ce qui est inclus

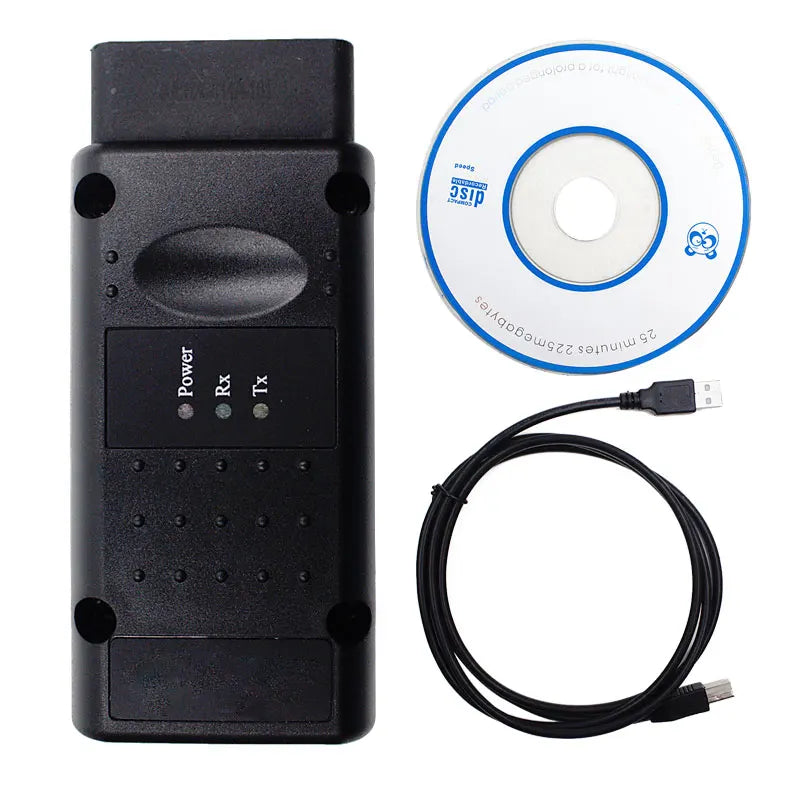

• 1 × interface USB OPCOM

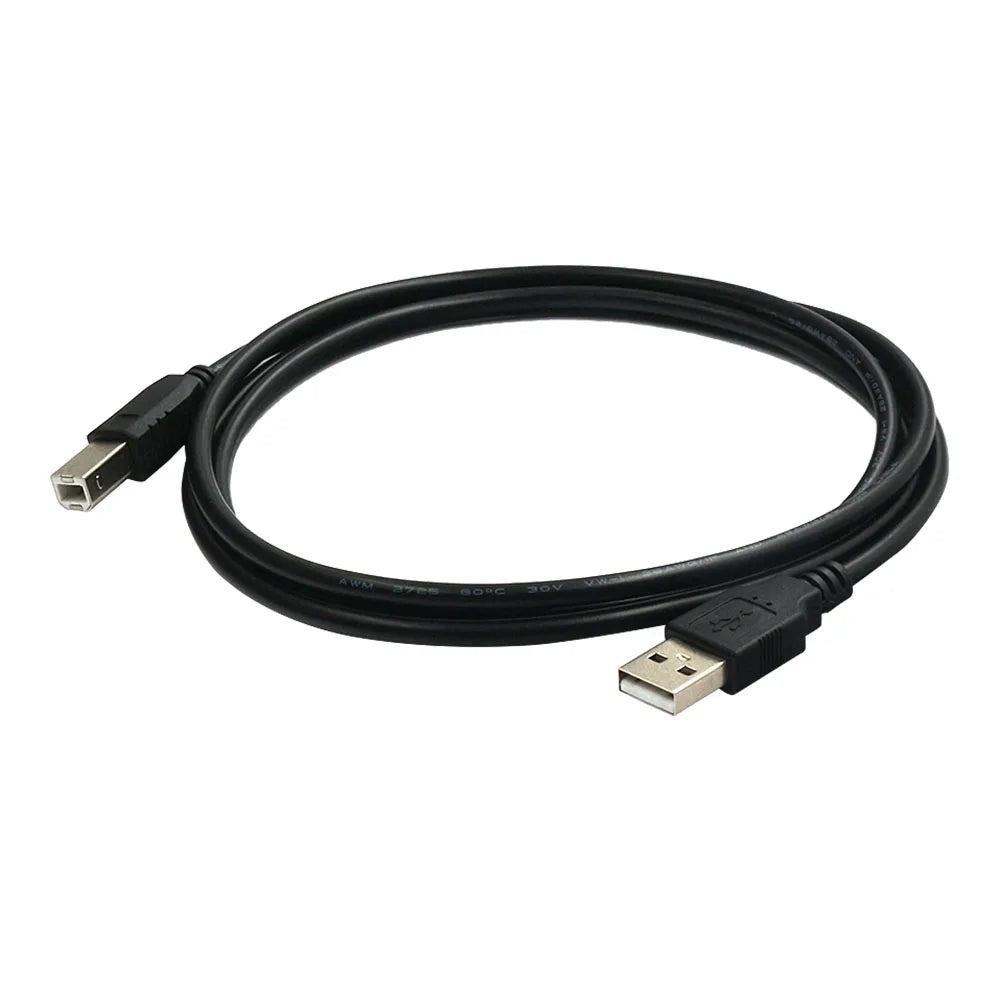

• 1 câble USB
• 1 × Guide d'installation/média

Conseils d'installation

• Installez d'abord les pilotes FTDI, puis le logiciel d'application.
• Sous Windows 7, utilisez « Exécuter en tant qu’administrateur » lors du premier lancement.
• Si la communication est lente sur les calculateurs ISO-9141 plus anciens, réduisez le nombre de PID simultanés pour un échantillonnage stable.
• Maintenez toujours une alimentation électrique stable du véhicule pendant les tests de codage ou d'actionneurs.

Pourquoi choisir ce matériel ?

• Composants conformes aux spécifications d'origine pour une communication cohérente
• Couverture Multi-CAN et K-Line pour une large gamme d'ECU Opel/Vauxhall
• Idéal pour les ateliers : USB rapide, format compact et pilotes éprouvés
